PLC远程下载、PLC远程监控模块:巨控GRM530



巨控科技是业内专注于 PLC 无线通讯解决方案的厂商。数十年来,巨控 YunPLC 安全平台有数万个终端,十万客户端并发访问,数百万点数据长期稳定运行。应用范围包括工业自动化,环保,铁路,电力,市政供水,西气东送,智慧农业等。

随着无线通讯技术应用越来越广泛,而巨控GRM530系列模块也被广泛使用,目前已经有公司正在大量的使用GRM模块。您在工作中是不是也遇到了如下的情况。

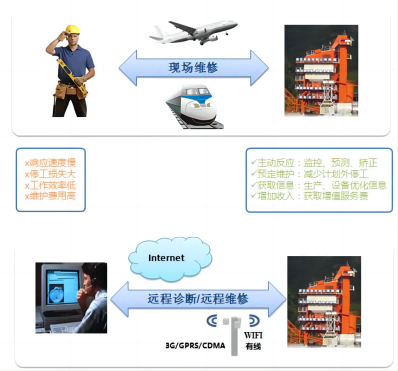

  • 您还在为分布在各地的设备维护而苦恼?

  • 您还在为频繁出差修改 PLC 程序、触屏界面而奔波?

  • 您还在担心单一的网络通讯方式不稳定?

  • 您是否希望设备故障时主动微信通知值班人员?

  • 您还在忧虑无线通讯流量费用过高?

  • 您是否希望用手机网页随时随地监控设备?

这里都可以使用GRM530来实现这些功能。



产品功能简要描述:

1.PLC的远程监控梯形图,上下载程序

2.手机APP,手机和电脑网页监控PLC

3.组态软件通过OPC通讯来远程监控

4.微信报警

选型介绍:

GRM531支持2,3,4这个1个功能

GRM532支持1,2,4这3个功能

GRM533支持1,2,3,4这4个功能

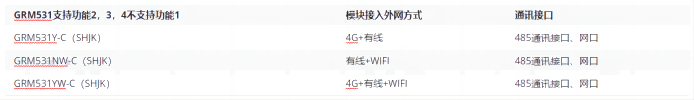

GRM531支持功能2,3,4不支持功能1;1000点,8个设备,网口支持2个协议

GRM531Y-C(SHJK):上网方式是4G+有线;通讯接口有485通讯接口、网口。

GRM531NW-C(SHJK):上网方式是有线+WIFI;通讯接口有485通讯接口、网口。

GRM531YW-C(SHJK):上网方式是4G+有线+WIFI;通讯接口有485通讯接口、网口。

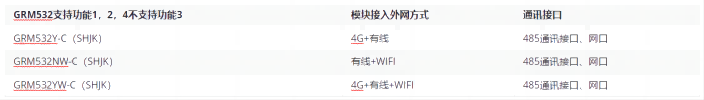

GRM532支持功能1,2,4不支持功能3;1000点,8个设备,网口支持2个协议

GRM532Y-C(SHJK):上网方式是4G+有线;通讯接口有485通讯接口、网口。

GRM532NW-C(SHJK):上网方式是有线+WIFI;通讯接口有485通讯接口、网口。

GRM532YW-C(SHJK):上网方式是4G+有线+WIFI;通讯接口有485通讯接口、网口。

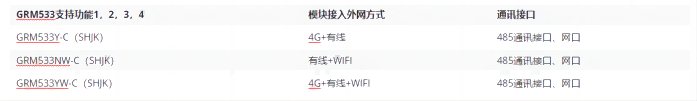

GRM533支持功能1,2,3,4;2000点,16个设备,网口支持4个协议

GRM533Y-C(SHJK):上网方式是4G+有线;通讯接口有485通讯接口、网口。

GRM533NW-C(SHJK):上网方式是有线+WIFI;通讯接口有485通讯接口、网口。

GRM533YW-C(SHJK):上网方式是4G+有线+WIFI;通讯接口有485通讯接口、网口。

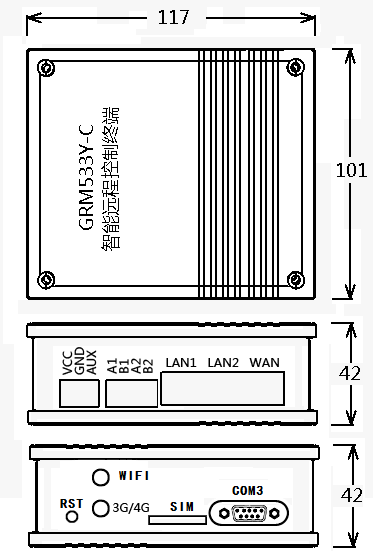

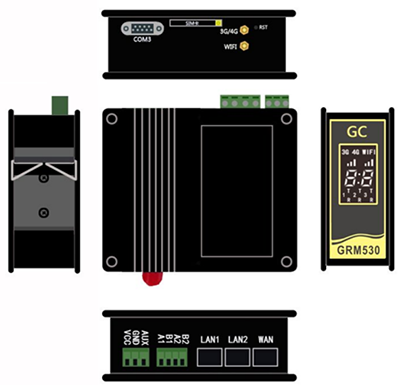

巨控GRM530采用导轨式安装方式,其外形尺寸如下图:

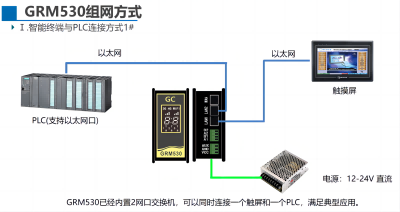

全部型号都配有网口,一路WAN口用于连接服务器,另外2个LAN口可以连接PLC,触摸屏。

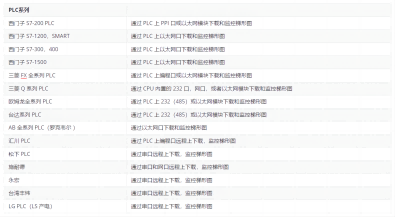

巨控GRM模块支持协议介绍:

西门子 S7-200 PLC:通过 PLC 上 PPI 口或以太网模块下载和监控梯形图

西门子 S7-1200,SMART:通过 PLC 上以太网口下载和监控梯形图

西门子 S7-300,400:通过 PLC 上以太网口下载和监控梯形图

西门子 S7-1500:通过 PLC 上以太网口下载和监控梯形图

三菱 FX 全系列 PLC:通过 PLC 上编程口或以太网模块下载和监控梯形图

三菱 Q 系列 PLC:通过 CPU 内置的 232 口,网口,或者以太网模块下载和监控梯形图

欧姆龙全系列 PLC:通过 PLC 上 232(485)或以太网模块下载和监控梯形图

台达系列 PLC:通过 PLC 上 232(485)或以太网模块下载和监控梯形图

AB 全系列 PLC(罗克韦尔 ):通过以太网口下载和监控梯形图

汇川 PLC:通过 PLC 上编程口远程上下载,监控梯形图

松下 PLC:通过串口远程上下载,监控梯形图

施耐德:通过串口和网口远程上下载,监控梯形图

永宏:通过串口远程上下载,监控梯形图

台湾丰炜:通过串口远程上下载,监控梯形图

LG PLC(LS 产电):通过串口远程上下载,监控梯形图

协议:

MODBUS RTU主站或者从站协议

MODBUS TCP主站或者从站协议

西门子S7-200PPI协议

西门子S7-200以太网协议

西门子S7-300以太网协议

西门子S7-300以太网冗余协议

三菱 FX 系列 232/485 PLC 协议(计算机链接协议)

三菱 FX 系列 PLC 编程口协议

三菱 FX5U 串口 MC 协议

三菱 Q 系列 PLC 协议(MELSEC 通讯协议)

欧姆龙 HostLink (FINS)协议

欧姆龙 HostLink (C-Mode)协议

施耐德 M 系列 SCHNEIDER_M 协议

巨控 GRM SERVER 从机协议(基于串口)(OPC)

西门子 S7-1200 TCP 主机协议

西门子 S7-1500 TCP 主机协议

西门子 S7-1500 TCP 冗余协议

欧姆龙 Fins TCP 主机协议(OMRON CJ 系列, CS 系列, CP 系列 )

欧姆龙 Fins TCP 主机协议(OMRON CJ2M, CS 系列, CP 系列 )

三菱 FX3U/3G 的 TCP 主机协议

三菱 FX3U-ENET-L 的 TCP 协议

三菱 FX5U 的 TCP 主机协议

三菱 Q 系列 TCP 主机协议(扩展以太网口)

三菱 Q 系列 UDP 协议(扩展以太网口)

三菱 Q 系列 TCP 主机协议(CPU 自带以太网口)

AB Ethernet/IP Compactlogix 系列协议

AB Ethernet/IP ControlLogix 系列协议

巨控 GRM NET SERVER 从机协议(基于网口) (OPC)

施耐德 M 系列 SCHNEIDER_M_TCP

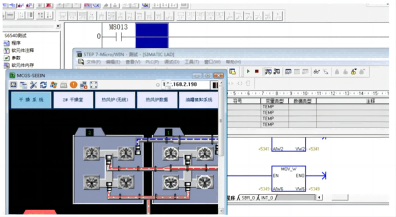

功能一.PLC的远程监控梯形图,上下载程序

巨控GRM模块远程下载触摸屏和PLC不需要通过协议,以透传的方式实现。这样增加了远程下载的适用性,使得绝大部分通过网口下载PLC或者触摸屏的设备都能够被巨控GRM模块远程下载。

工程师在只需能上网的电脑上登陆GRM530的模块序号和密码,使用 PLC 编程软件如博途,即可远程下载,调试,上传梯形图。巨控科技成立了先进的 PLC 远程通讯研究中心,多年来持续针对各种 PLC 实测优化。

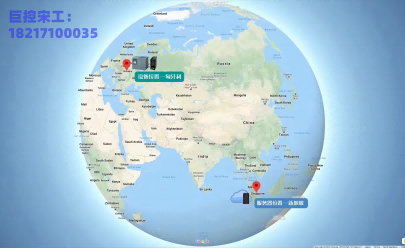

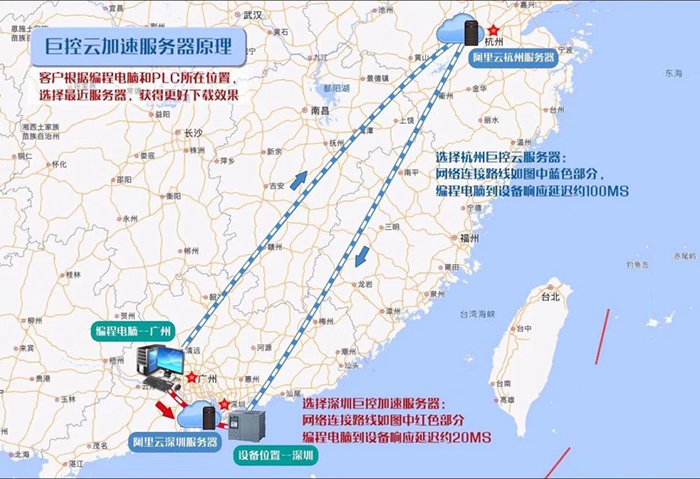

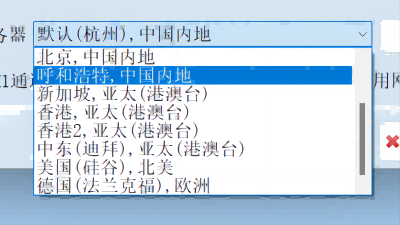

此外巨控还为了提高GRM模块的远程下载的通讯数据,还在全球多地部署加速服务器以提高远程下载PLC的速度。不经如此还可以在远程下载国外的PLC。

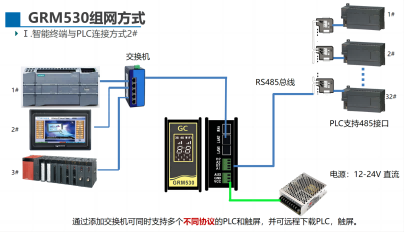

远端现场PLC等工控设备使用以太网或者串口与巨控GRM无线通讯模块对应接口连接,如果工厂局域网内有多个PLC和触摸屏,只需要使用交换机连到一起,即可实现PLC和触摸屏程序的远程下载。

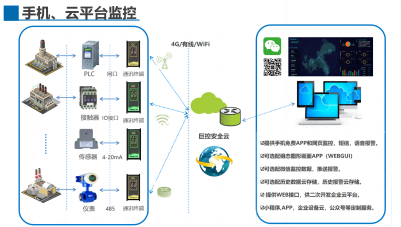

无线通讯模块可通过4G/WIFI/以太网多种方式连接巨控云安全服务器。

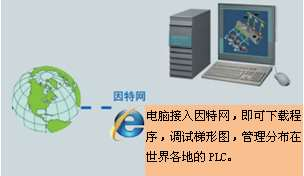

工程师在只需要能上网的电脑上登录GRM530的模块序列号和密码,使用PLC编程软即可实现PLC程序的远程下载、在线监控梯形图。

电脑安装GVCOM软件,通过无线通讯模块序列号密码登录。

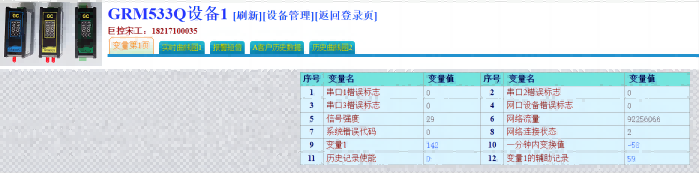

功能二.手机APP和电脑网页监控PLC

设备运行情况可以远程查询、设备启停可远程控制、设备运行参数可以远程修改和查询。这些多是当前远程控制的基本要求,巨控GRM模块通过PLC的协议轻松访问PLC协议,PLC无需编程GRM模块就可以采集到PLC的数据。用户可以通过手机APP或者网页监控PLC,方便简单。



只要在模块配置软件里面简单配置网页样式,类似触摸屏的配置画面,下载模块即可实现网页和手机APP监控。

手机和电脑能上网就可以通过网页或者APP实现PLC远程监控。能上网都可以通过网页查看,修改PLC的数据。

提供标准的WEBAPI访问接口,任何熟悉网页制作和APP的人都可以轻松的从服务器获取数据,制作自己的PLC网页监控界面和APP,对网页和APP的制作人员来说,无需了解任何PLC通讯的细节。

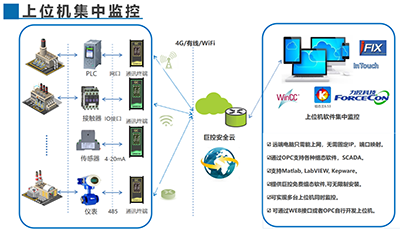

功能三.组态软件通过OPC通讯来远程监控

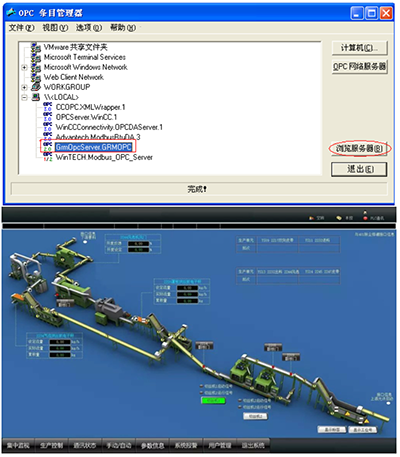

工程师在只需要能上网的电脑上登录巨控GRM530模块的序列号和密码,使用组态软件即可远程监控。由于使用OPC接口,可以支持组态王,力控、WINCC等各种组态软件。

只要安装组态软件的电脑能上网即可是的组态软件远程监控PLC。

巨控采用OPC通讯协议大大增加了适用性,绝大部分支持OPC协议的上位机系统都可以远程采集GRM530系列模块的数据。

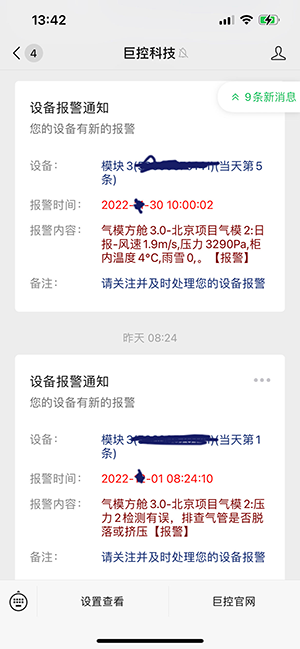

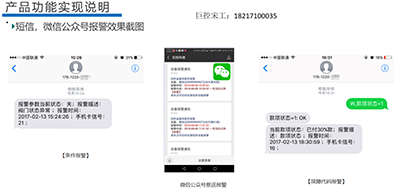

功能四.微信报警

微信报警推送及时,不会因为接受报警的人数增加,而造成报警接收延迟;

相对短信报警来说费用低,传统报警1毛钱一条,不仅如此还涉及到月租等等费用,而微信是一次买断,不会不间断的产生费用

历史报警可以查询,微信报警含有历史报警记录功能,过往报警记录清晰可以下载。

报警集中显示在微信中,使得多模块的报警集中方便查询,比对;等等。
